在火電廠中，配用閥門電動裝置進行操作的閥門種類主要有閘閥、截止閥、蝶閥和球閥等。閥門代號如下所示：

閥門類別	閘閥	截止閥	止回閥	節流閥	球閥	蝶閥	給水分配閥	減溫減壓閥
代號	z	j	h	l	q	d	f	c
閥門類別	隔膜閥	安全閥	調節閥	旋塞閥	減壓閥	疏水閥	水位計（平衡容器	減溫減壓裝置
代號	g	a	t	x	y	s	b	w

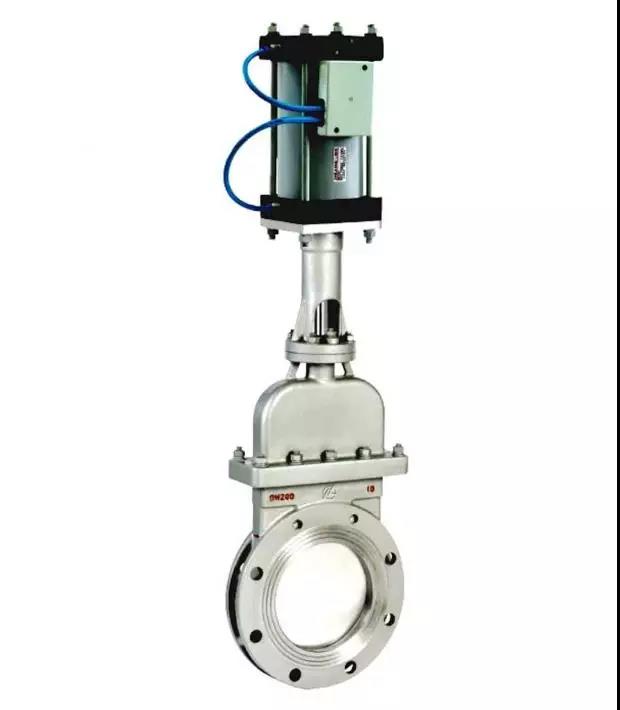

（1）閘閥

閘閥的啟閉件是閘板形的，閘板沿著與流體流向相垂直的方向作直線運動，截?cái)嗷蜷_啟流體流動的通道，它是火電廠中大口徑管道上（d_g大于100mm）使用的主要閥門。閘閥的作用是利用閥瓣沿通路中心的垂直線方向移動來實現開啟或關閉管道通路。閘閥的主要啟閉零件是閥瓣和閥座。閘閥的構造主要由閥門、閥蓋、支架、閥桿、閥座、閘板及其它零件組成。閘閥按閥瓣的結構形狀可分為楔式閘閥和平行式閘閥兩大類。根據閘閥啟閉時閥桿運動情況的不同，閘閥又可分為明桿式和暗桿式兩大類。閘閥的特點和用途：閘閥的優點是流動阻力小，開閉較省力，不受介質流向的限制，介質可以兩個方向流動，結構尺寸較小，全開時密封面受介質沖蝕小。缺點是結構復雜，高度尺寸較大，開啟需一定的空間，開閉時間長，開閉時密封面容易受沖蝕和擦傷。閘閥的應用范圍是由其特點決定的，一般用于公稱通徑大于100mm的管道上，作切斷作用。

（2）截止閥

截止閥的啟閉件是塞形的閥瓣，閥瓣上下作直線運動，去截?cái)嗷蜷_啟流體流動的通路。它是火電廠中使用得較多的一種閥門，d_g在100mm以下的管道上幾乎全部使用截止閥。截止閥的閥瓣由平面和錐面等密封形式。截止閥的特點和用途：截止閥的特點是操作可靠，開啟高度小，關閉嚴密，啟閉時間短，易于調節或截?cái)嗔髁?。但其流體阻力大，開啟、關閉力較大，且隨著通道截面積的增大而迅速增加，制成通路截面積較大而又十分可靠的截止閥是很困難的，因此，截止閥一般口徑在200mm以下，主要應用于蒸汽管道上，主要用來切斷管道介質用。截止閥有方向性，安裝必須注意。

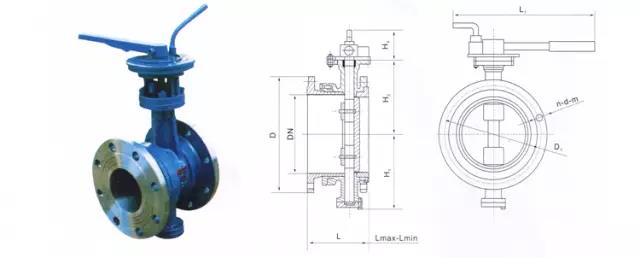

（3）蝶閥

蝶閥的啟閉件是一個圓盤形的蝶板，它通過圍繞座內的軸旋轉來開啟與關閉閥門，蝶板從全開到全關的旋轉角度通常小于90度，蝶閥不適用于高溫高壓介質。蝶閥主要由閥體、閥門板、閥桿與驅動裝置組成，旋轉手柄使驅動裝置帶動閥門板繞閥體內一固定軸旋轉，由轉動角度大小來達到啟閉和節流目的。蝶閥的特點是結構簡單，重量輕，維修方便。在電廠中，多用于低溫低壓的循環水管道系統中。

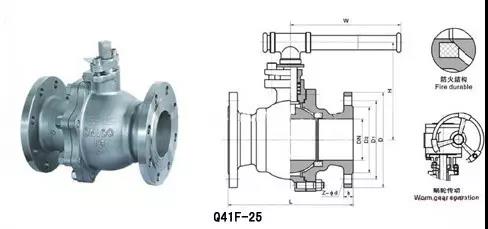

（4）球閥

球閥的啟閉件是一個有孔的球體，球體以閥體中心線為軸作旋轉運動，來截?cái)嗷蜷_啟流體流動的通道。閥門從全開到全關，閥桿的旋轉角為90度。球閥適用于高壓介質，但工作溫度有一定限制。

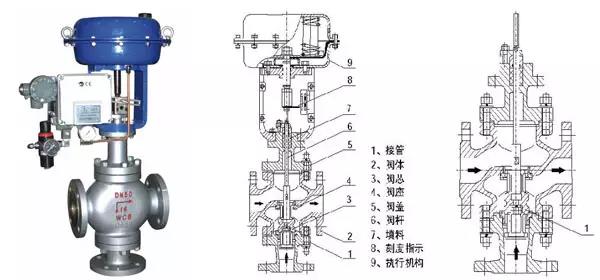

(5)調節閥

通過閥瓣的旋轉或升降改變通道截面積，從而改變介質流量和壓力的閥門叫調節閥。按工作原理可分為回轉式調節閥和升降式調節閥。

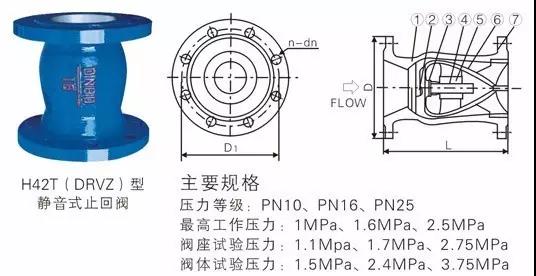

（6）止回閥

又稱逆止閥或單向閥，主要用途是靠介質的力量自動關閉閥瓣，防止管道內的介質倒流，避免事故發生。它廣泛用于各類泵的出口管路、給水管路、抽汽管路、疏水管路，以及其它不允許介質倒流的管路上。按結構分為升降式、旋啟式和蝶式。

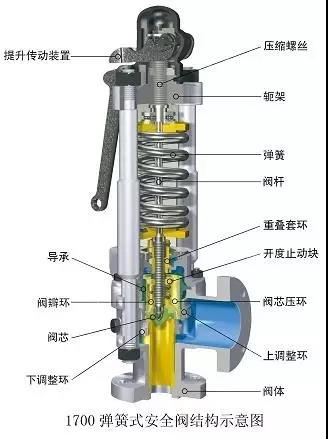

(7)安全閥

安全閥是一種保護類閥門用于各種承壓容器和管路系統上，以防壓力過分升高超過規定數值時，能自動開啟，將過剩的介質排放到低壓系統或大氣中去，將壓力降低，使設備免于破壞，當壓力恢復到規定數值時安全閥又能自動關閉。安全閥的按作用是在閥瓣上的載荷型式可分為彈簧式、杠桿重錘式脈沖式和液壓控制式等幾種。按開啟高度的不同分為微啟式和全啟式。
